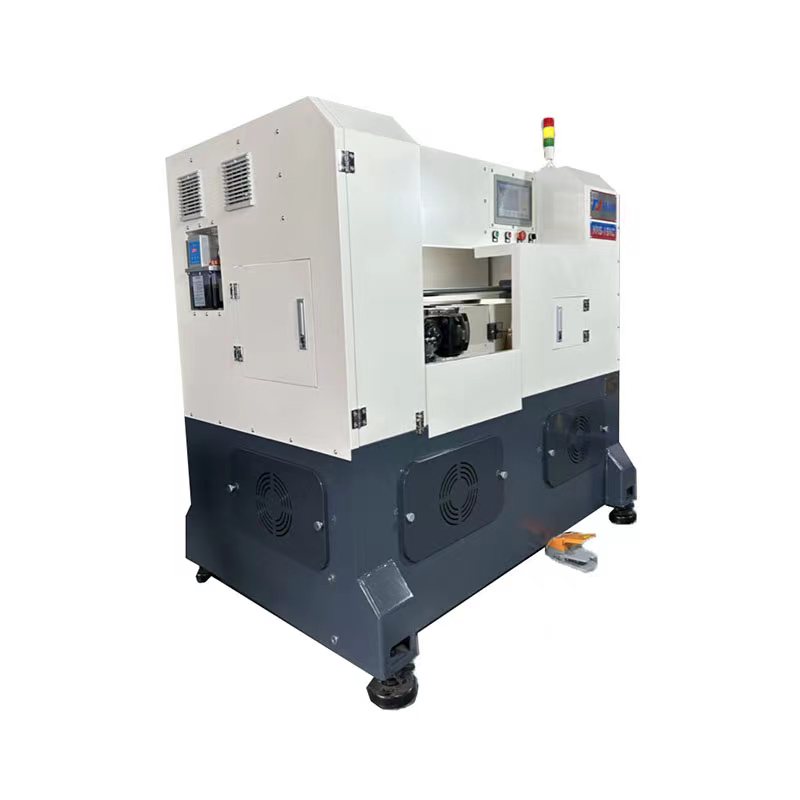

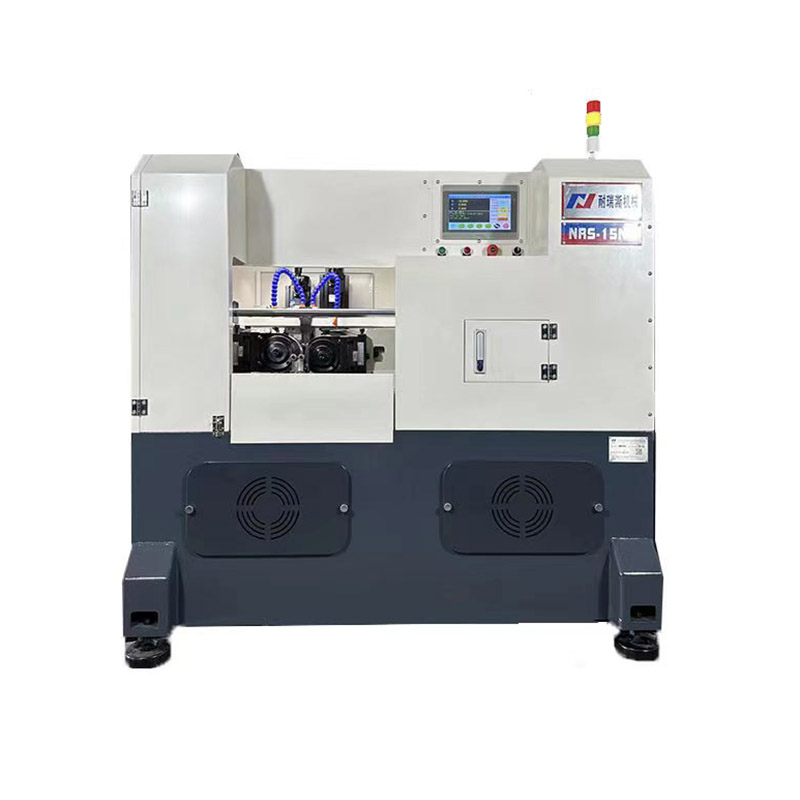

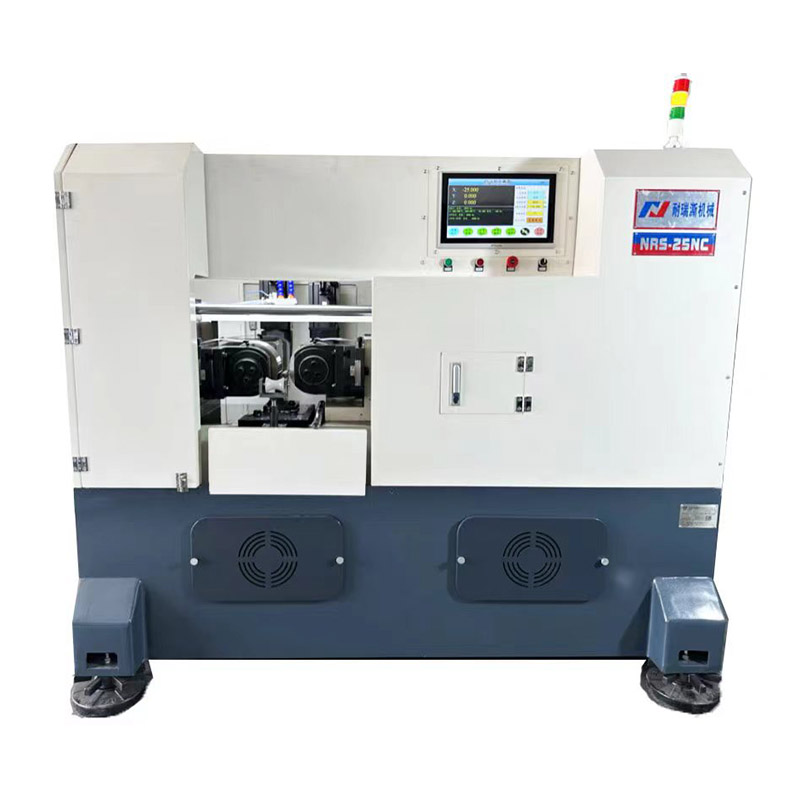

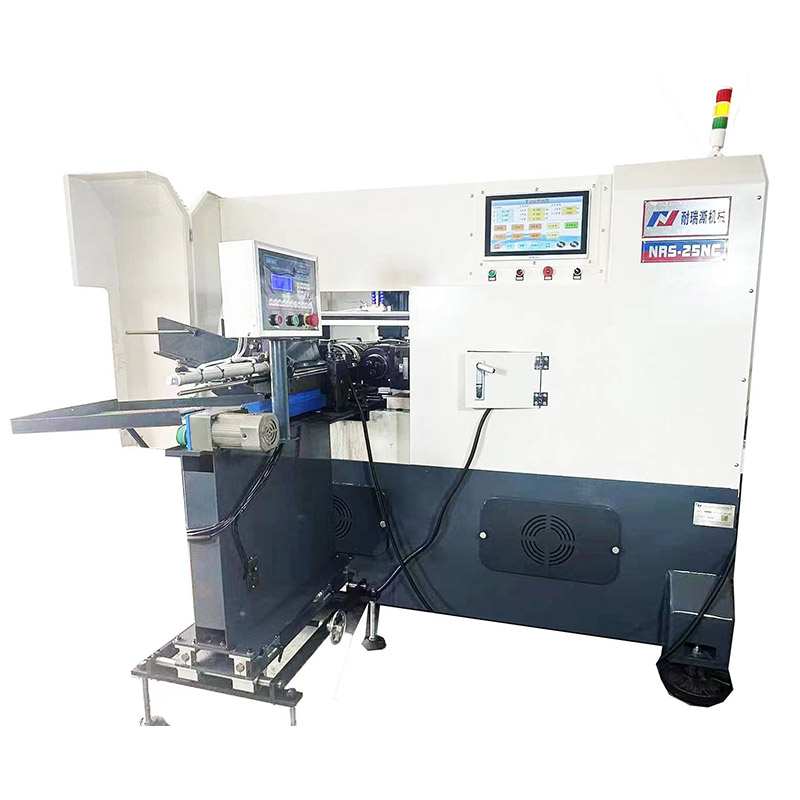

সিএনসি সার্ভো-মোটর থ্রেড রোলিং মেশিন

সিএনসি সার্ভো-মোটর থ্রেড রোলিং মেশিন

আমি এই সিএনসি থ্রেড রোলিং মেশিনের মূল বৈশিষ্ট্যগুলি:

   উ: মডেল কোড হ'ল সার্ভো মোটর ড্রাইভ, সর্বাধিক আউটপুট 30 টন।

  বি। রোলারের ধরণ অনুযায়ী নিম্নলিখিত ওয়ার্কপিসগুলি তৈরি করা যেতে পারে:

   1। [ফিডে]: প্রায়শই ব্যবহৃত 55 ° এবং 60 ° ত্রিভুজ থ্রেড, সিএনসি থ্রেড রোলিং মেশিন ওয়ার্কপিস প্রক্রিয়া করতে পারে:

       ব্যাস ≤φ80 মিমি, পিচ ≤ 8.0 মিমি, সর্বাধিক দৈর্ঘ্য 150 মিমি

  2।

সি কাঠামোগত বৈশিষ্ট্য: দুটি রোলার শ্যাফ্ট সার্ভো মোটর দ্বারা চালিত হয় এবং ফিড শ্যাফ্ট সার্ভো মোটর দ্বারা ঘূর্ণিত হয়

     ফিডে পুঁতি রড স্থানান্তর।

ডি। এই রোলিং মেশিনটি বিভিন্ন দাঁত আকারের পণ্যগুলিও প্রক্রিয়া করতে পারে যেমন: কৃমি দাঁত, ট্র্যাপিজয়েড দাঁত, বল

   স্ক্রু, রোলিং, নুরলিং, ঘূর্ণায়মান খাঁজ ইত্যাদি অঙ্কন পৃষ্ঠ অনুযায়ী নির্ধারণ করা দরকার।

II 、 প্রযুক্তিগত স্পেসিফিকেশন:

 1। রোলিং থ্রেডের বাইরের ব্যাস: φ3 ~ φ80 মিমি

 2। রোলিং থ্রেড পিচ: 0.6 ~ 8.0 মিমি

 3। স্পিন্ডল গতি: 10 ~ 60rpm (স্টেপলেস স্পিড রেগুলেশন)

 4। ওয়্যার রোলার (সর্বোচ্চ) এর বাইরের ব্যাস: φ210 মিমি, কীওয়ে আকার 20*8 মিমি/মিমি।

 5। স্পিন্ডল বাইরের ব্যাস: φ75 মিমি (এইচ 7)

 Work

 সহ, - সাধারণ সাধারণ স্পেসিফিকেশনগুলি 35, 40, 50, 60, 70, 100 মিমি

  7। দুটি স্পিন্ডেলের মধ্যে সর্বাধিক দূরত্ব: 280 মিমি

 8। দুটি স্পিন্ডেলের মধ্যে সর্বনিম্ন দূরত্ব: 180 মিমি

 9। সর্বাধিক ঘূর্ণায়মান চাপ: 30 টন

 10। রোলার ড্রাইভ হর্সপাওয়ার: 11 কেডব্লিউ

 11। প্রপালশন হর্সপাওয়ার ফিড: 5.5kW

 12। গ্রাউন্ড থেকে রোলার সেন্টারে উচ্চতা: 1050 মিমি

 13। মেঝে অঞ্চল: 2100LMM*1600WMM*2100HMMMM

 14। নেট ওজন: 3200 কেজি; মোট ওজন: 3000 কেজি
