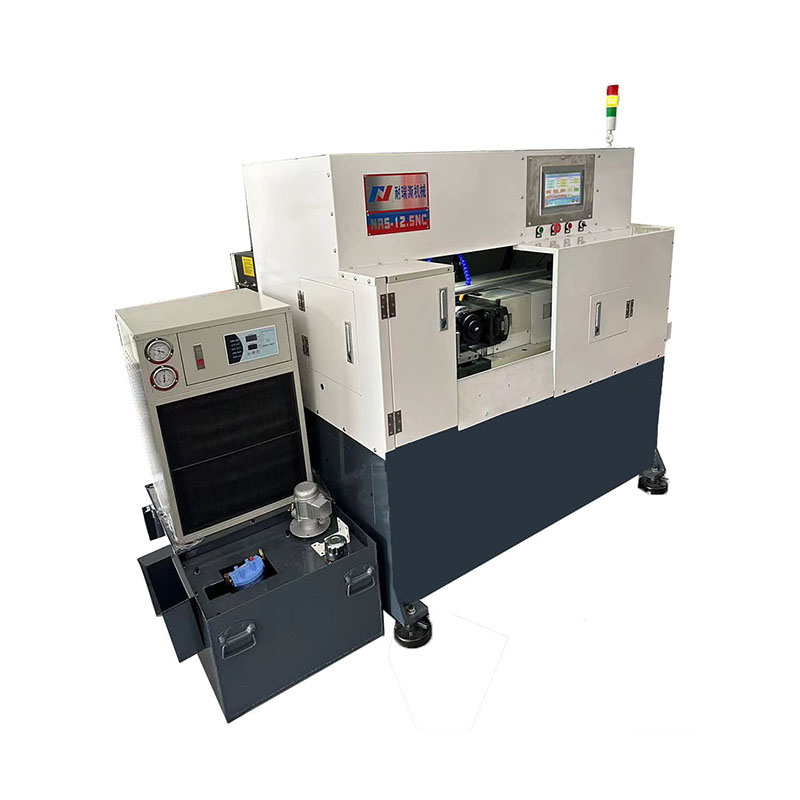

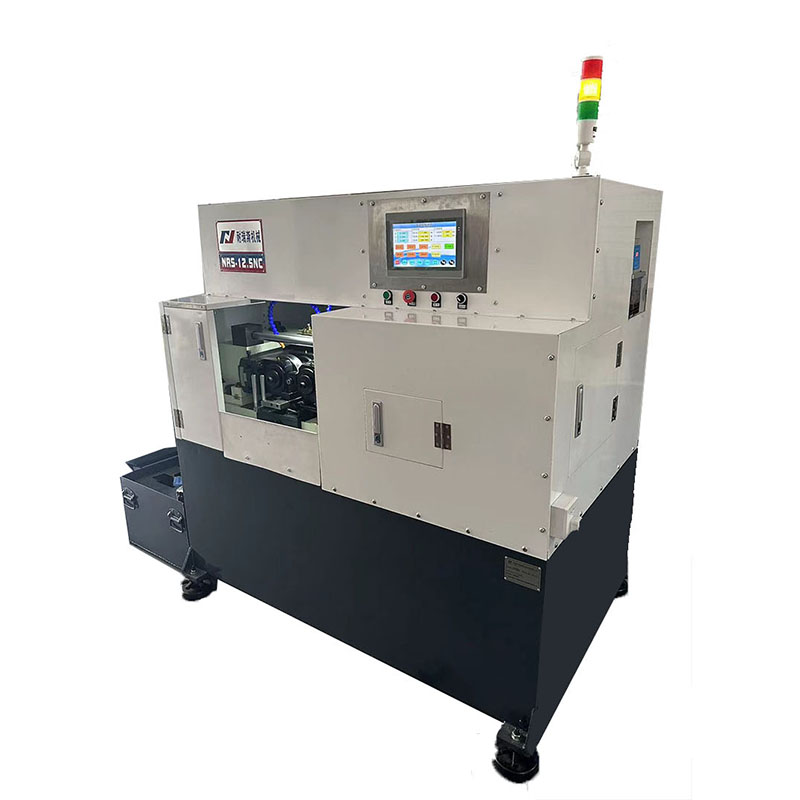

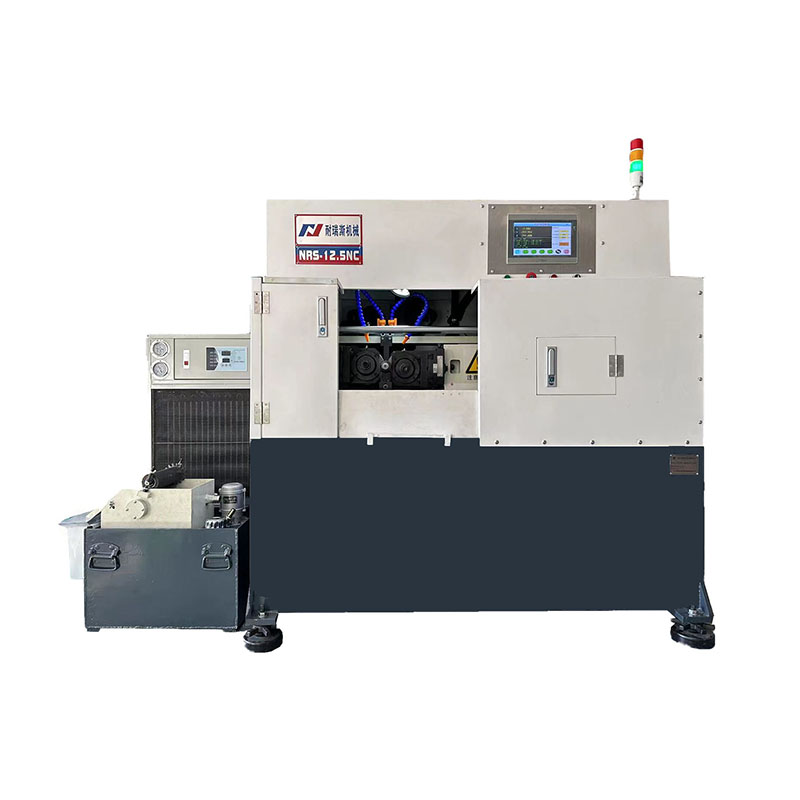

উচ্চ গতির যথার্থ থ্রেড রোলিং মেশিনটি স্বাধীনভাবে আমাদের কোম্পানি দ্বারা তৈরি একটি নতুন মডেল। উচ্চ গতির যথার্থ থ্রেড রোলিং মেশিনে একটি কঠিন শেল, উন্নত ডিজিটাল টাচ স্ক্রিন এবং নিয়ন্ত্রণ প্রোগ্রাম, উচ্চ নির্ভুলতা, সাধারণ অপারেশন, দাঁত রোলিং, নর্লিং এবং অন্যান্য ধরণের থ্রেড গঠন প্রক্রিয়াকরণে ব্যাপকভাবে ব্যবহৃত হয়।
উচ্চ গতির যথার্থ থ্রেড রোলিং মেশিনটি স্বাধীনভাবে আমাদের কোম্পানি দ্বারা তৈরি একটি নতুন মডেল। উচ্চ গতির যথার্থ থ্রেড রোলিং মেশিনে একটি কঠিন শেল, উন্নত ডিজিটাল টাচ স্ক্রিন এবং নিয়ন্ত্রণ প্রোগ্রাম, উচ্চ নির্ভুলতা, সাধারণ অপারেশন, দাঁত রোলিং, নর্লিং এবং অন্যান্য ধরণের থ্রেড গঠন প্রক্রিয়াকরণে ব্যাপকভাবে ব্যবহৃত হয়।
1.ওয়ার্কপিস ক্ল্যাম্পিং টাইপ এবং টাইপ রোলিং মেশিনের মাধ্যমে
ডিজিটাল সূচক (ঐচ্ছিক) টাকু কোণ সেটিং সূক্ষ্ম-টিউন করতে ব্যবহার করা যেতে পারে
2. বাম এবং ডান স্পিন্ডলগুলি তাদের নিজস্ব স্বাধীন মোটর দ্বারা চালিত হয় এবং নিখুঁত ঘূর্ণায়মান অর্জনের জন্য সিঙ্ক্রোনাস নিয়ন্ত্রণ দ্বারা দাঁতের মধ্যে বিচ্যুতি দূর করা হয়
3. বেলন এর পিচ সমন্বয় NC পর্দার ইনপুট মান দ্বারা নিয়ন্ত্রিত হয়
4. প্রক্রিয়াকরণের অবস্থা এবং মাত্রা সংশোধন ডেটার সাথে সংরক্ষণ করা হয় এবং বারবার প্রক্রিয়াকরণের সময় ডেটা পুনরুৎপাদন খুবই সহজ
5. স্ট্যান্ডার্ড 3 অক্ষ, ঐচ্ছিক ঐচ্ছিক 2 অক্ষ CNC কাঠামো, একটি সাধারণ কমান্ডের মাধ্যমে জটিল রোলিং প্রক্রিয়াকরণ করা যেতে পারে
6. উচ্চ দৃঢ়তা লিনিয়ার গাইড রেল এবং বড় ব্যাসের বল স্ক্রু ডান টাকু টেবিলের স্থায়িত্ব উপলব্ধি করতে ব্যবহার করা হয়
7. আগের মডেলটি উন্নত করুন, ডেটা কমান্ড পরিবর্তন করে সহজেই পিচ ম্যাচিং সম্পূর্ণ করতে পারে
8. নন-হাইড্রোলিক টাইপ অনুকূল পরিবেশগত সুরক্ষা, তাপমাত্রা পরিবর্তনের প্রভাবের কারণে মেশিনিং নির্ভুলতা ছোট, নির্ভুলতা স্থিতিশীল
প্রযুক্তিগত বিবরণ |
NRS-15NC |
|
পণ্যের নাম |
উচ্চ গতির যথার্থ থ্রেড রোলিং মেশিন |
|
থ্রেড পরিসীমা |
প্লাঞ্জ রোলিং MAX। ব্যাস |
40 মিমি |
ফিড রোলিং MAX এর মাধ্যমে। ব্যাস |
25 মিমি |
|
দৈর্ঘ্যের সীমা (ইন-ফিড) |
80 মিমি |
|
দৈর্ঘ্যের সীমা (থ্রু-ফিড) |
3000 মিমি |
|
টাকু গতি |
1ï½70rpm/মিনিট CVT |
|
ডান টাকু ফিড গতি |
MAX.1000mm/মিনিট |
|
টাকু মধ্যে দূরত্ব |
140mmï½220mm |
|
টাকু ভ্রমণ |
80 মিমি |
|
টাকু ঘূর্ণন কোণ |
±6° |
|
ডাটাম লেভেল থেকে স্পিন্ডেলের কেন্দ্র পর্যন্ত উচ্চতা |
125 মিমি |
|
বল স্ক্রু তৈলাক্তকরণ |
স্বয়ংক্রিয় জোরপূর্বক তৈলাক্তকরণ |
|
ডান টাকু গাইড পৃষ্ঠের তৈলাক্তকরণ |
||
থ্রেড রোলিং মারা যায় |
MAX ব্যাস |
175 মিমি |
জলোচ্ছাস ব্যাস |
54 মিমি |
|
প্রস্থ পরিসীমা |
80 মিমি |
|
মূল উপায় |
|
|
টাকু ড্রাইভ জন্য মোটর শক্তি |
servomotor2×3.1kw |
|
কোলান্ট শক্তি |
০.০৯ কিলোওয়াট |
|
সর্বোচ্চ ঘূর্ণায়মান চাপ |
150KN |
|
মেঝে থেকে টাকু কেন্দ্র পর্যন্ত উচ্চতা |
950 মিমি |
|
অপারেশন স্থান প্রয়োজন |
1600 মিমি * 1300 মিমি * 1900 মিমি |
|
নেট ওজন |
1500 কেজি |
|
নিয়ন্ত্রণ অক্ষের সংখ্যা |
3টি অক্ষ |
|
ডান টাকু মোবাইল সার্ভো মোটর |
5.1 কিলোওয়াট |
|
Min.instruction ইউনিট |
সোজা অক্ষ |
0.001 মিমি |
ঘূর্ণন অক্ষ |
0.001° |
