কীভাবে একটি সিএনসি সার্ভো-মোটর থ্রেড রোলিং মেশিন নির্ভুলতা, উত্পাদনশীলতা এবং থ্রেডের গুণমান উন্নত করতে পারে

নিবন্ধের সারাংশ: A CNC সার্ভো-মোটর থ্রেড রোলিং মেশিননির্ভুল, পুনরাবৃত্তিযোগ্য, এবং দক্ষ থ্রেড-গঠন কর্মক্ষমতা প্রয়োজন এমন নির্মাতাদের জন্য ডিজাইন করা হয়েছে।NERESNRS-25NC/NRS-15NC সিরিজ প্রদান করে, সার্ভো-চালিত রোলার শ্যাফ্ট এবং ফিড মুভমেন্ট, 30 টন পর্যন্ত ঘূর্ণায়মান চাপ এবং φ3–φ80 মিমি থ্রেড ব্যাস পরিসীমা প্রদান করে। এই নিবন্ধটি একটি CNC থ্রেড রোলিং সলিউশন নির্বাচন করার সময় এর কাজের সুবিধা, প্রযুক্তিগত বৈশিষ্ট্য, অ্যাপ্লিকেশন এবং মূল বিষয়গুলিকে বিবেচনা করার জন্য ব্যাখ্যা করে।

সূচিপত্র

• থ্রেড রোলিংয়ে কেন সিএনসি সার্ভো প্রযুক্তি গুরুত্বপূর্ণ?
• একটি CNC সার্ভো-মোটর থ্রেড রোলিং মেশিনের মূল বৈশিষ্ট্যগুলি কী কী?
• প্রধান প্রযুক্তিগত বিশেষ উল্লেখ কি?
• কি অ্যাপ্লিকেশন এটি পরিচালনা করতে পারে?
• নির্মাতারা কি সুবিধা আশা করতে পারেন?
• আপনি কিভাবে ডান থ্রেড রোলিং মেশিন নির্বাচন করা উচিত?
• কেন উত্পাদনের জন্য মেশিন কনফিগারেশন গুরুত্বপূর্ণ?
• প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
• উপসংহার

থ্রেড রোলিংয়ে কেন সিএনসি সার্ভো প্রযুক্তি গুরুত্বপূর্ণ?

থ্রেড রোলিং হল একটি ঠান্ডা-গঠন প্রক্রিয়া যেখানে শক্ত হয়ে যাওয়া ডাইগুলি উপাদানটি কেটে না দিয়ে থ্রেড তৈরি করার জন্য একটি ওয়ার্কপিসে চাপ প্রয়োগ করে। নির্ভুল ফাস্টেনার, শ্যাফ্ট, স্ক্রু, কৃমি-সম্পর্কিত উপাদান এবং অন্যান্য থ্রেডেড অংশ উত্পাদনকারী নির্মাতাদের জন্য, রোলারের গতিবিধি এবং সঠিকভাবে ফিড নিয়ন্ত্রণ করা অপরিহার্য।

একটি CNC সার্ভো-মোটর থ্রেড রোলিং মেশিন রোলার শ্যাফ্ট এবং ফিড মুভমেন্ট নিয়ন্ত্রণ করতে সার্ভো মোটর ব্যবহার করে এই প্রক্রিয়াটিকে উন্নত করে। NERES স্পেসিফিকেশন অনুসারে, দুটি রোলার শ্যাফ্ট সার্ভো-চালিত, যখন ফিড শ্যাফ্ট সার্ভো নিয়ন্ত্রণ ব্যবহার করে। এই কনফিগারেশনটি থ্রেড-গঠনের ক্রিয়াকলাপগুলির দাবির জন্য আরও সমন্বিত গতি ব্যবস্থা সরবরাহ করে।

একটি মৌলিক যান্ত্রিক সেটআপের সাথে তুলনা করে, CNC সার্ভো নিয়ন্ত্রণ উত্পাদন পরামিতিগুলি পরিচালনা এবং পুনরাবৃত্তি করা সহজ করে তুলতে পারে। এটি বিশেষভাবে মূল্যবান যখন নির্মাতাদের বারবার উত্পাদন ব্যাচ জুড়ে স্থিতিশীল মাত্রিক কর্মক্ষমতা প্রয়োজন।

একটি CNC সার্ভো-মোটর থ্রেড রোলিং মেশিন নিয়ে গবেষণা করা ক্রেতাদের জন্য, সবচেয়ে গুরুত্বপূর্ণ বিবেচনার মধ্যে রয়েছে ওয়ার্কপিসের মাত্রা, থ্রেড পিচ, ঘূর্ণায়মান চাপ, স্পিন্ডেল গতি, ডাই কনফিগারেশন এবং প্রয়োজনীয় উত্পাদন পদ্ধতি।

একটি CNC সার্ভো-মোটর থ্রেড রোলিং মেশিনের মূল বৈশিষ্ট্যগুলি কী কী?

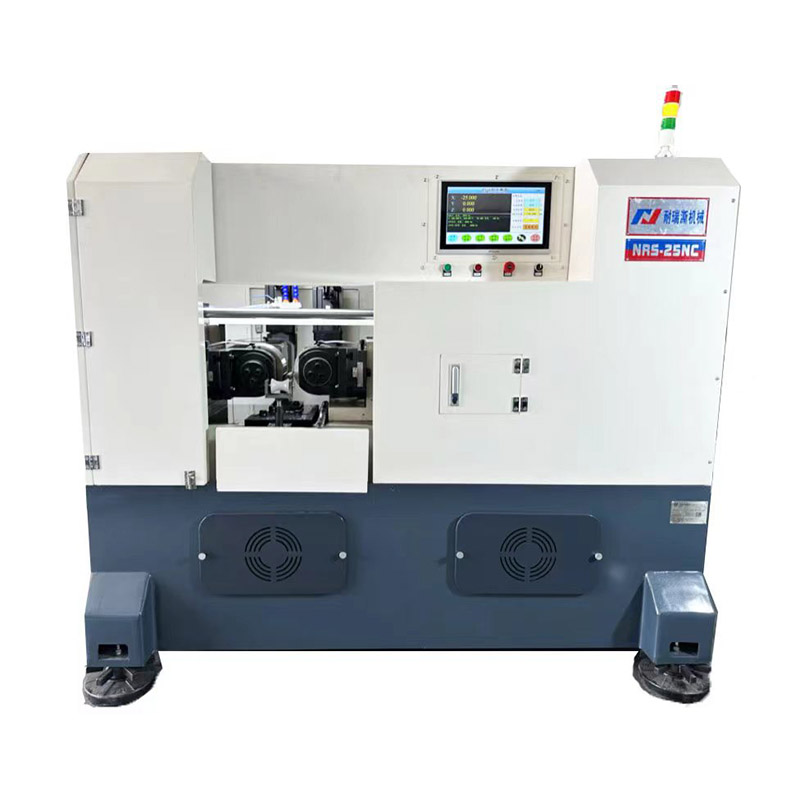

NERES NRS-25NC/NRS-15NC সিরিজ একটি কঠোর থ্রেড-গঠন কাঠামোর সাথে সার্ভো ড্রাইভ প্রযুক্তিকে একত্রিত করে। এটির নকশাটি সাধারণ ত্রিভুজাকার থ্রেড এবং বিশেষ দাঁতের প্রোফাইলের বিস্তৃত পরিসর উভয়ই মিটমাট করার উদ্দেশ্যে, নির্বাচিত রোলিং ডাইস এবং ওয়ার্কপিস অঙ্কনের উপর নির্ভর করে।

• সার্ভো মোটর ড্রাইভ:রোলার শ্যাফ্ট এবং ফিড আন্দোলন সার্ভো মোটরের মাধ্যমে নিয়ন্ত্রিত হয়।
• উচ্চ ঘূর্ণায়মান বল:সর্বাধিক ঘূর্ণায়মান চাপ 30 টন পৌঁছে।
• বিস্তৃত ওয়ার্কপিস পরিসীমা:রোলিং থ্রেডের বাইরের ব্যাস φ3 থেকে φ80 মিমি পর্যন্ত।
• নমনীয় পিচ ক্ষমতা:0.6 থেকে 8.0 মিমি পর্যন্ত থ্রেড পিচগুলি উল্লেখিত স্পেসিফিকেশনগুলির মধ্যে সমর্থিত।
• পরিবর্তনশীল টাকু গতি:স্পিন্ডেল গতি 10 থেকে 60 RPM পর্যন্ত স্টেপলেস গতি নিয়ন্ত্রণের সাথে সামঞ্জস্যযোগ্য।
• একাধিক গঠনের সম্ভাবনা:অঙ্কন এবং রোলার কনফিগারেশনের উপর নির্ভর করে, মেশিনটি কীটের দাঁত, ট্র্যাপিজয়েডাল দাঁত, বল স্ক্রু-সম্পর্কিত প্রোফাইল, নর্লিং এবং ঘূর্ণায়মান খাঁজগুলি প্রক্রিয়া করতে পারে।

এই সংমিশ্রণটি একটি আদর্শ থ্রেড জ্যামিতিতে সীমাবদ্ধ সরঞ্জামের পরিবর্তে একটি নমনীয় প্ল্যাটফর্ম খুঁজছেন নির্মাতাদের জন্য মেশিনটিকে উপযুক্ত করে তোলে।

প্রধান প্রযুক্তিগত বিশেষ উল্লেখ কি?

একটি মেশিন একটি নির্দিষ্ট উত্পাদন লাইনের জন্য উপযুক্ত কিনা তা মূল্যায়ন করার সময় প্রযুক্তিগত বৈশিষ্ট্যগুলি গুরুত্বপূর্ণ। নিচের টেবিলে NERES CNC সার্ভো-মোটর মডেলের প্রকাশিত স্পেসিফিকেশনের সংক্ষিপ্ত বিবরণ দেওয়া হয়েছে।

সাধারণত ব্যবহৃত 55° এবং 60° ত্রিভুজাকার থ্রেডের ইন-ফিড রোলিংয়ের জন্য, প্রকাশিত স্পেসিফিকেশন φ80 মিমি ব্যাস পর্যন্ত ওয়ার্কপিস নির্দেশ করে, যার সর্বোচ্চ পিচ 8.0 মিমি এবং সর্বোচ্চ দৈর্ঘ্য 150 মিমি। থ্রু-ফিড রোলিং সাধারণত ব্যবহৃত 55° এবং 60° ত্রিভুজাকার থ্রেডের জন্যও পাওয়া যায় যার পিচ 8.0 মিমি পর্যন্ত, উপযুক্ত সেটআপ সাপেক্ষে।

কি অ্যাপ্লিকেশন এটি পরিচালনা করতে পারে?

সার্ভো-নিয়ন্ত্রিত থ্রেড রোলিংয়ের প্রধান সুবিধাগুলির মধ্যে একটি হল উপযুক্ত ডাই নির্বাচন এবং মেশিন কনফিগারেশনের মাধ্যমে বিভিন্ন গঠনের প্রয়োজনীয়তা সমর্থন করার ক্ষমতা।

সাধারণ প্রক্রিয়াকরণের সম্ভাবনাগুলির মধ্যে রয়েছে:

• 55° এবং 60° ত্রিভুজাকার থ্রেড
• কৃমি দাঁত প্রোফাইল
• ট্র্যাপিজয়েডাল দাঁত প্রোফাইল
• বল স্ক্রু-সম্পর্কিত ঘূর্ণায়মান অ্যাপ্লিকেশন
• Knurling অপারেশন
• ঘূর্ণায়মান grooves
• ইঞ্জিনিয়ারিং আঁকার উপর ভিত্তি করে অন্যান্য কাস্টমাইজড দাঁতের আকার

প্রকৃত প্রক্রিয়াকরণ ক্ষমতা সর্বদা ওয়ার্কপিস অঙ্কন, উপাদান, প্রয়োজনীয় থ্রেড প্রোফাইল, ডাই ডিজাইন, ব্যাস, পিচ এবং উত্পাদন পদ্ধতির বিরুদ্ধে নিশ্চিত হওয়া উচিত। এটি বিশেষায়িত উপাদানগুলির জন্য বিশেষভাবে গুরুত্বপূর্ণ যেখানে স্ট্যান্ডার্ড থ্রেড মাত্রা প্রযোজ্য নাও হতে পারে।

নির্মাতারা কি সুবিধা আশা করতে পারেন?

1. আরো নিয়ন্ত্রিত গতি

সার্ভো-চালিত রোলার শ্যাফ্ট সমন্বিত গতি নিয়ন্ত্রণ প্রদান করে। অনুরূপ উপাদানগুলির ব্যাচগুলি উত্পাদন করার সময় এটি নির্মাতাদের পুনরাবৃত্তিযোগ্য প্রক্রিয়াকরণের শর্তগুলি স্থাপন করতে সহায়তা করতে পারে।

2. নমনীয় উৎপাদন পরামিতি

স্টেপলেস রেগুলেশন সহ 10-60 RPM এর স্পিন্ডেল স্পিড রেঞ্জ উত্পাদন পরামিতিগুলিকে ওয়ার্কপিস এবং গঠনের প্রয়োজনীয়তা অনুসারে সামঞ্জস্য করার অনুমতি দেয়।

3. উচ্চ গঠন ক্ষমতা

30 টন সর্বোচ্চ ঘূর্ণায়মান চাপ সহ, মেশিনটি ঠান্ডা-গঠনের অ্যাপ্লিকেশনের চাহিদার জন্য ডিজাইন করা হয়েছে। রোলিং ফোর্স এবং সার্ভো-নিয়ন্ত্রিত আন্দোলনের সংমিশ্রণ যথাযথ আকারের থ্রেডেড উপাদানগুলির স্থিতিশীল উত্পাদনের জন্য একটি ভিত্তি প্রদান করে।

4. একাধিক প্রক্রিয়াকরণ বিকল্প

প্রতিটি ধরনের দাঁত গঠনের অপারেশনের জন্য প্রস্তুতকারকদের আলাদা যন্ত্রপাতির প্রয়োজন হয় না। উপযুক্ত রোলার এবং ইঞ্জিনিয়ারিং বৈধতার সাথে, একটি প্ল্যাটফর্ম বিভিন্ন প্রোফাইলকে সমর্থন করতে পারে, যার মধ্যে থ্রেড, নর্লিং এবং রোলিং গ্রুভ রয়েছে।

5. শিল্প উৎপাদনের জন্য উপযুক্ত

মেশিনের উল্লেখযোগ্য নির্মাণ, 11 কিলোওয়াট রোলার ড্রাইভ, 5.5 কিলোওয়াট ফিড প্রপালশন সিস্টেম এবং আনুমানিক 2100 × 1600 × 2100 মিমি ফুটপ্রিন্ট এটিকে শিল্প উত্পাদন পরিবেশের জন্য উপযুক্ত করে তোলে যেখানে সরঞ্জামের স্থিতিশীলতা এবং পুনরাবৃত্তিযোগ্যতা গুরুত্বপূর্ণ।

আপনি কিভাবে ডান থ্রেড রোলিং মেশিন নির্বাচন করা উচিত?

শুধুমাত্র সর্বোচ্চ চাপ বা মোটর শক্তির উপর ভিত্তি করে একটি মেশিন বেছে নেওয়ার ফলে একটি অনুপযুক্ত কনফিগারেশন হতে পারে। একটি আরো নির্ভরযোগ্য ক্রয় প্রক্রিয়া প্রকৃত উপাদান প্রয়োজনীয়তা সঙ্গে শুরু হয়.

1. ওয়ার্কপিস ব্যাস সংজ্ঞায়িত করুন:উৎপাদনের জন্য প্রয়োজনীয় সর্বনিম্ন এবং সর্বোচ্চ ফাঁকা ব্যাস নিশ্চিত করুন।
2. থ্রেড পিচ নিশ্চিত করুন:মেশিনের সমর্থিত পরিসরের সাথে প্রয়োজনীয় পিচের তুলনা করুন।
3. রোলিং পদ্ধতি নির্ধারণ করুন:ইন-ফিড বা থ্রু-ফিড রোলিং উপযুক্ত কিনা তা নির্ধারণ করুন।
4. থ্রেড জ্যামিতি পরীক্ষা করুন:স্ট্যান্ডার্ড ত্রিভুজাকার থ্রেড এবং বিশেষ প্রোফাইলের জন্য বিভিন্ন ডাইস এবং কনফিগারেশনের প্রয়োজন হতে পারে।
5. উত্পাদন ভলিউম মূল্যায়ন:উচ্চ-ভলিউম উত্পাদন সিএনসি নিয়ন্ত্রণ এবং স্বয়ংক্রিয় ফিডিং ইন্টিগ্রেশন থেকে আরও উপকৃত হতে পারে।
6. মেশিনের মাত্রা পর্যালোচনা করুন:মেশিন, অপারেটর অ্যাক্সেস, উপাদান হ্যান্ডলিং এবং রক্ষণাবেক্ষণের জন্য পর্যাপ্ত ওয়ার্কশপের জায়গা নিশ্চিত করুন।
7. প্রস্তুতকারকের সাথে অঙ্কন নিয়ে আলোচনা করুন:অ-মানক উপাদানগুলির জন্য, ক্রয়ের আগে প্রযুক্তিগত নিশ্চিতকরণ কনফিগারেশন ঝুঁকি কমাতে পারে।

NERES নিজেকে একটি চীন প্রস্তুতকারক এবং থ্রেড রোলিং মেশিনারি, থ্রেড রোলিং ডাইস, থ্রেড টুলস এবং সম্পর্কিত সরঞ্জাম সরবরাহকারী হিসাবে অবস্থান করে। এর পণ্য পোর্টফোলিওতে স্বয়ংক্রিয় CNC থ্রেড রোলিং মেশিন এবং অন্যান্য থ্রেড-গঠন সমাধান অন্তর্ভুক্ত রয়েছে।

কেন উত্পাদনের জন্য মেশিন কনফিগারেশন গুরুত্বপূর্ণ?

থ্রেড রোলিং পারফরম্যান্স মেশিনের চেয়ে বেশি নির্ভর করে। মেশিন, রোলিং ডাই, ওয়ার্কপিস উপাদান, ফাঁকা ব্যাস, তৈলাক্তকরণ, থ্রেড জ্যামিতি এবং প্রক্রিয়াকরণ পরামিতিগুলির মধ্যে সম্পর্ক চূড়ান্ত ফলাফল নির্ধারণ করে।

উদাহরণস্বরূপ, একটি প্রচলিত ত্রিভুজাকার থ্রেড থেকে একটি বিশেষ দাঁত প্রোফাইলে স্যুইচ করার সময় একই মেশিনে বিভিন্ন রোলার ডিজাইনের প্রয়োজন হতে পারে। একইভাবে, ওয়ার্কপিস উপাদান বা থ্রেড পিচ পরিবর্তন করার জন্য পরামিতি সমন্বয় প্রয়োজন হতে পারে।

একজন পেশাদার সরবরাহকারীর তাই চূড়ান্ত কনফিগারেশনের সুপারিশ করার আগে উপাদান অঙ্কন মূল্যায়ন করা উচিত। এই ইঞ্জিনিয়ারিং-ভিত্তিক পদ্ধতিটি চীনের কারখানা থেকে কাস্টমাইজড থ্রেড রোলিং মেশিনের সোর্সিং ক্রেতাদের জন্য বিশেষভাবে উপযোগী।

NERES বলে যে এর CNC থ্রেড রোলিং সমাধানগুলি গ্রাহকের প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যেতে পারে এবং উপযুক্ত সরঞ্জাম নির্বাচনের জন্য প্রযুক্তিগত সহায়তা প্রদান করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

একটি CNC সার্ভো-মোটর থ্রেড রোলিং মেশিন কি?

এটি একটি সিএনসি-নিয়ন্ত্রিত থ্রেড-ফর্মিং মেশিন যা রোলার শ্যাফ্ট এবং ফিড মুভমেন্ট চালানোর জন্য সার্ভো মোটর ব্যবহার করে। NERES NRS-25NC/NRS-15NC সিরিজটি রোলার কনফিগারেশনের উপর নির্ভর করে থ্রেড রোলিং এবং নর্লিং এবং রোলিং গ্রুভের মতো অন্যান্য গঠনের ক্রিয়াকলাপের জন্য ডিজাইন করা হয়েছে।

NERES মেশিনটি কোন থ্রেড ব্যাস প্রক্রিয়া করতে পারে?

প্রকাশিত স্পেসিফিকেশন 0.6-8.0 মিমি একটি ঘূর্ণায়মান থ্রেড পিচ রেঞ্জ সহ φ3–φ80 মিমি এর বাইরের ব্যাস রেঞ্জের একটি ঘূর্ণায়মান থ্রেড তালিকাভুক্ত করে।

সর্বোচ্চ ঘূর্ণায়মান চাপ কত?

সর্বাধিক বর্ণিত ঘূর্ণায়মান চাপ 30 টন। ওয়ার্কপিস, উপাদান, থ্রেড জ্যামিতি এবং রোলিং ডাই অনুসারে প্রকৃত প্রক্রিয়াকরণের অবস্থার মূল্যায়ন করা উচিত।

এই মেশিনটি কি বিশেষ দাঁত প্রোফাইল প্রক্রিয়া করতে পারে?

হ্যাঁ। প্রস্তুতকারকের মতে, ওয়ার্কপিস অঙ্কন থেকে প্রয়োজনীয় কনফিগারেশন নির্ধারণ করা হলে মেশিনটি ওয়ার্ম দাঁত, ট্র্যাপিজয়েডাল দাঁত, বল স্ক্রু-সম্পর্কিত প্রোফাইল, নর্লিং, রোলিং গ্রুভস এবং অন্যান্য দাঁতের আকারগুলি প্রক্রিয়া করতে পারে।

একটি উদ্ধৃতি অনুরোধ করার সময় আমি কি প্রদান করা উচিত?

একটি সঠিক সুপারিশের জন্য, ক্রেতাদের ওয়ার্কপিস অঙ্কন, উপাদান, ফাঁকা ব্যাস, সমাপ্ত থ্রেড ব্যাস, পিচ, থ্রেডের দৈর্ঘ্য, প্রয়োজনীয় উত্পাদন পরিমাণ এবং পছন্দের রোলিং পদ্ধতি প্রদান করা উচিত। এই বিবরণগুলি সরবরাহকারীকে মেশিন কনফিগারেশন মূল্যায়ন করার অনুমতি দেয় এবং উপযুক্ত রোলিং আরও সঠিকভাবে মারা যায়।

উপসংহার

একটি CNC সার্ভো-মোটর থ্রেড রোলিং মেশিন নিয়ন্ত্রিত গঠন, পুনরাবৃত্তিযোগ্য প্রক্রিয়াকরণ, নমনীয় থ্রেড উত্পাদন এবং শিল্প-গ্রেড রোলিং ক্ষমতা চাওয়া নির্মাতাদের জন্য একটি মূল্যবান বিনিয়োগ হতে পারে। NERES NRS-25NC/NRS-15NC সিরিজ φ3–φ80 মিমি রোলিং থ্রেড ব্যাস, 0.6–8.0 মিমি পিচ, স্টেপলেস 10–60 RPM স্পিন্ডেল গতি এবং 30 টন পর্যন্ত ঘূর্ণায়মান চাপ সমর্থন করে।

আপনি যদি স্ট্যান্ডার্ড থ্রেড, বিশেষ দাঁতের প্রোফাইল, নর্লিং, বা অন্যান্য নির্ভুলতা গঠনের প্রয়োজনীয়তার জন্য একটি মেশিনের মূল্যায়ন করছেন, তাহলে আপনার প্রকৃত উপাদান অঙ্কন এবং উত্পাদন লক্ষ্যগুলির সাথে মেশিনের কনফিগারেশনের সাথে মিল করাই সর্বোত্তম পদ্ধতি।আমাদের সাথে যোগাযোগ করুনNERES থেকে একটি উপযুক্ত CNC সার্ভো-মোটর থ্রেড রোলিং মেশিন সমাধান নিয়ে আলোচনা করার জন্য আপনার ওয়ার্কপিস স্পেসিফিকেশন এবং উত্পাদন প্রয়োজনীয়তা সহ।
